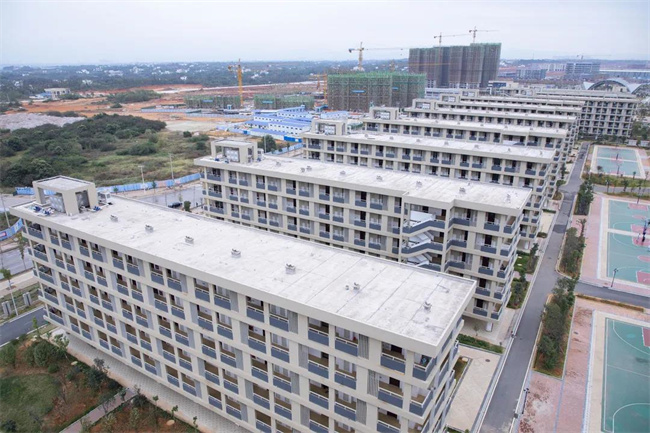

江西贛州職業技術學院項目宿舍樓

22個屋面，13個連廊

每個屋面僅737㎡，卻分布了

55根管子、4個水落口、6個煙道、15個設備基座

節點如此復雜，TA的做法卻收獲了五方責任主體（業主、總包、勘察、設計院、監理）的一致認可。

TA就是：卓寶“wici外喜”防水保溫一體化系統。

作為與傳統屋面防水、保溫分開施工所不同的新做法，卓寶“wici外喜”防水保溫一體化系統究竟是怎么做“節點處理”的？答案請看??????

“wici外喜”防水保溫一體化系統節點處理全解析

“外喜”簡介

“wici外喜”防水保溫一體化系統所采用的材料為“外喜板”（即“防水保溫一體化板”），該材料運用一次性熱壓復合成型工藝，將性能的防水卷材層、保溫隔熱芯層和底襯材料“一體化”，不僅實現了“防水保溫2合1”，同時消除了保溫層與基層，保溫層與防水層之間的竄水層，即便面層防水卷材破損也不會發生滲漏。如圖1所示。

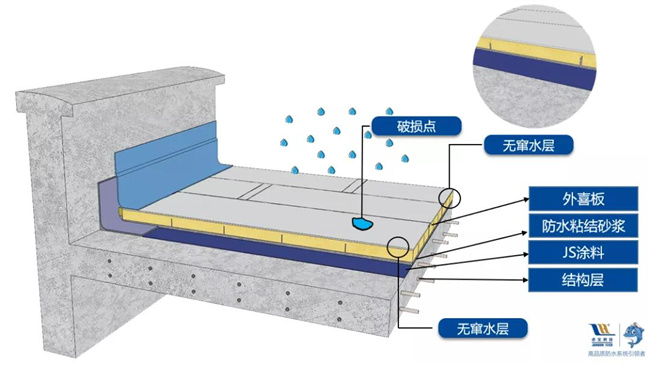

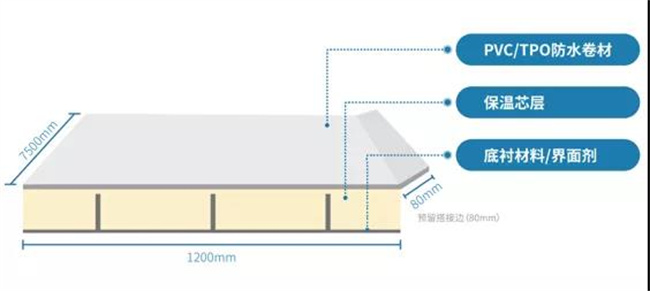

圖1“外喜板”結構 混凝土屋面施工效果

在混凝土屋面施工時，“外喜板”采用5mm厚的防水粘結砂漿緊密粘結在結構基層上，與基層實現滿粘，大面施工操作簡便，質量容易控制，而且系統無竄水層，所以屋面大面滲漏風險極小。如圖2所示。

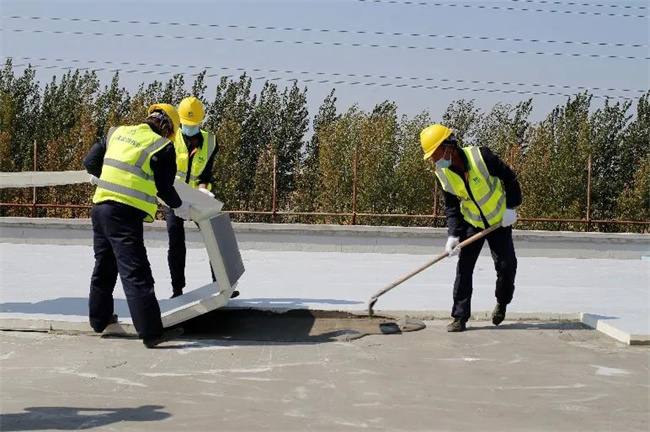

圖2“外喜板”大面采用砂漿粘貼板材

而節點部位因?yàn)槭┕るy度大，且后期易變形，往往是滲漏風險較大的地方，因此“wici外喜”防水保溫一體化系統有一套規范科學的方式進行節點處理，以下是詳細說明??????

節點處理

下文內容以PVC外喜在混凝土屋面的節點處理展開

一、

女兒墻節點施工處理

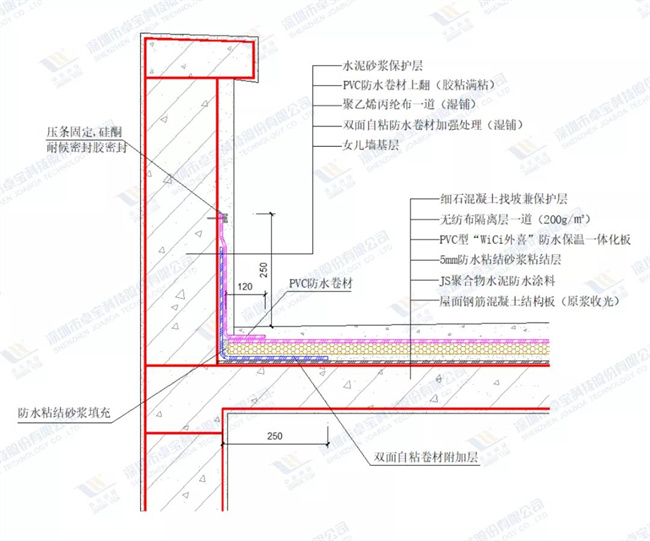

圖3女兒墻節點構造

01

女兒墻根部無需做倒角或圓弧，避免板材鋪貼時出現不服帖。陰角區域清理干凈，然后采用雙面自粘防水卷材做附加層。卷材附加層采用水泥漿與基層粘結，立面、平面寬度各250mm，卷材搭接寬度為80mm，陰角處不得出現空鼓。

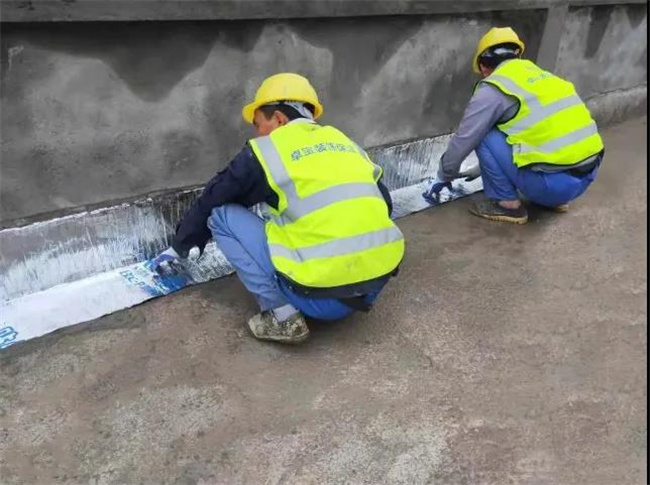

圖4女兒墻節點附加層施工

02

將附加卷材表面隔離膜撕除，在立面濕鋪粘貼一層200g聚乙烯丙綸防水卷材作為隔離層，避免附加的自粘卷材與上翻的PVC卷材接觸發生反應。

03

大面基層上噴涂一遍聚合物水泥防水涂料，然后采用5mm厚防水粘結砂漿粘貼板材，板材與女兒墻之間的縫隙用防水粘結砂漿填充。

04

女兒墻密封采用PVC防水卷材上翻，上翻的PVC卷材下部與板材大面卷材搭接不小于120mm，并采用熱風焊接，卷材上部采用專用膠水與女兒墻立面粘結，粘貼緊密避免空鼓，上翻的高度距屋面完成面不小于250mm。

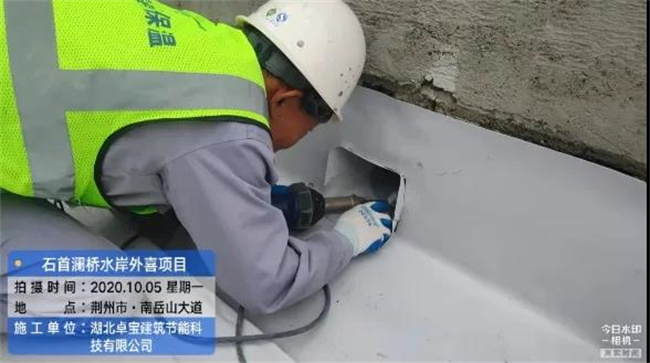

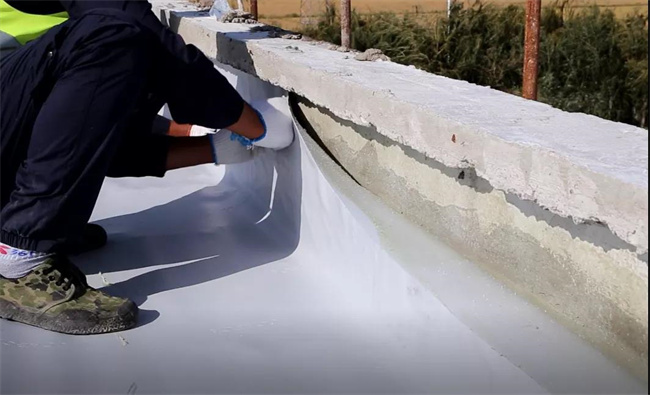

圖5女兒墻節點卷材上翻

05

女兒墻卷材收口采用壓條固定，并用硅酮耐候密封膠進行密封。

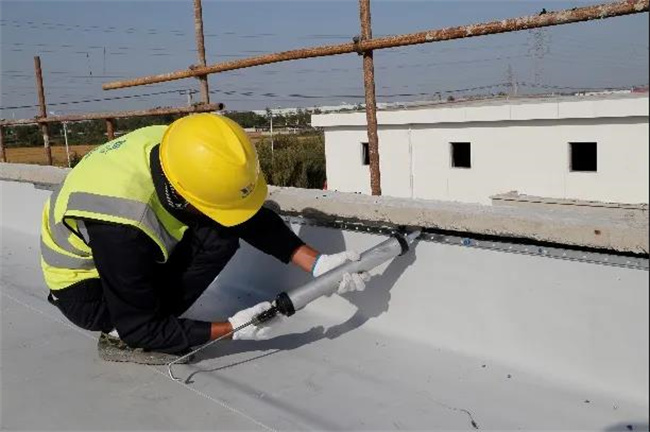

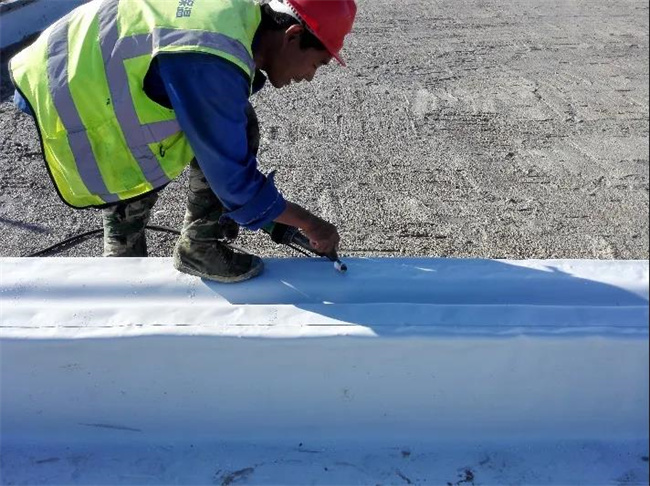

圖6女兒墻節點收口密封

二、

出屋面管道節點施工處理

屋面管件是很常見的一種節點，也是漏水隱患較大的部位，為了避免混凝土干縮或者管件擾動導致管件周圍防水層脫開而發生滲漏，該部位需要采用合理的處理方式，具體做法如下。

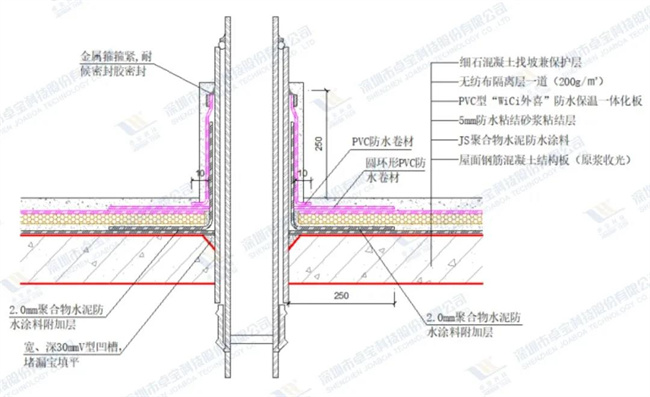

圖7出屋面管道節點構造

01

將管道根部鑿出寬度3cm，深 度3cm的V槽，用堵漏王將V槽填滿，對管根周圍的空隙進行密封。

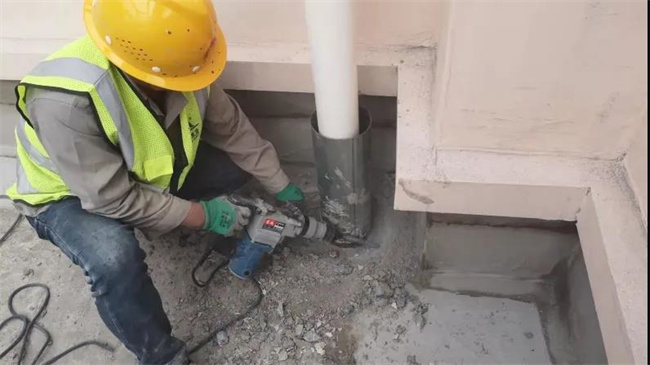

圖8管根開槽

02

清理管根區域，適當灑水濕潤，然后再涂刷2.0mm聚合物水泥防水涂料，內附無紡布進行加強處理，涂刷寬度管根周圍及管件上部均不小于250mm。

03

大面板材鋪貼至管件處，將板材進行裁切，裁切開孔范圍比管道外徑寬20mm，板材粘貼完畢后該空隙用防水粘結砂漿填滿。

04

管道密封采用PVC卷材包裹，先用鋼刷將管壁表面清理干凈，然后在管壁、卷材背面分別涂刮專用粘結膠水，PVC卷材緊密粘貼在管壁上，下端用焊接方式將PVC卷材與板材表面卷材焊接成一體。

05

管道收口用不銹鋼管箍箍緊、耐候密封膠封嚴。

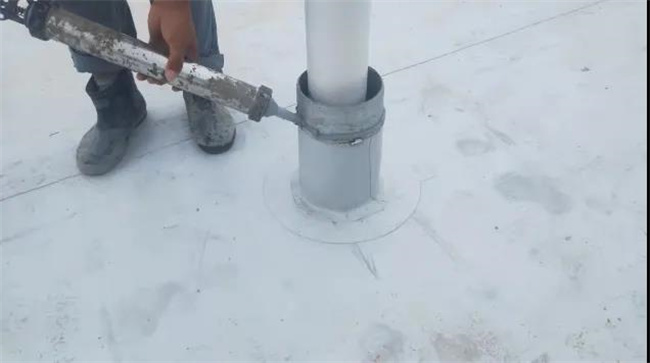

圖9管道節點密封

三、

水落口節點施工處理

水落口作為屋面排水的構造，是屋面必然存在的節點之一，該節點長時間與水接觸，并且排水時擾動大容易導致防水層破損或者收口脫開，所以是滲漏風險更大的部位。水落口根據不同形式分為直式水落口和橫式水落口，以下分別進行詳細說明。

直式水落口節點施工處理

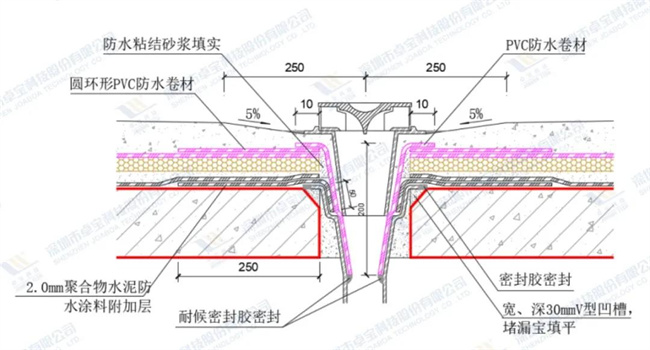

圖10直式水落口節點構造

01

直式水落口管口標高盡量與屋面結構平齊，方便施工期間屋面積水排出。

02

水落口管道周邊與基層間開寬、深各30mm的V型凹槽，并采用堵漏寶等密封材料封堵。

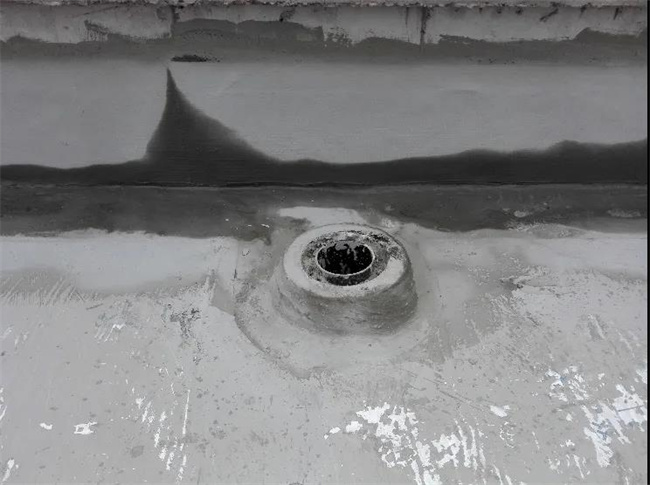

圖11水落口四周堵漏王密封

03

水落口周邊及水落口內壁清理干凈，然后再涂刷2.0mm聚合物水泥防水涂料進行加強處理，涂刷范圍不小于250mm，伸入管道不小于50mm。

04

大面板材鋪貼至水落口處時，將板材裁切出一個與水落口相適應的口子，板材粘貼完畢后，在裁切洞口部位用防水粘結砂漿抹成漏斗形，便于雨水進入水落口。

05

水落口密封采用PVC卷材，將卷材焊成圓筒，伸入水落口內200mm，圓筒表面涂硅酮耐候密封膠與水落口內壁粘結，水落口平面處補一塊圓環卷材對搭接部位加強，將圓筒上部與平面加強卷材牢固焊接。

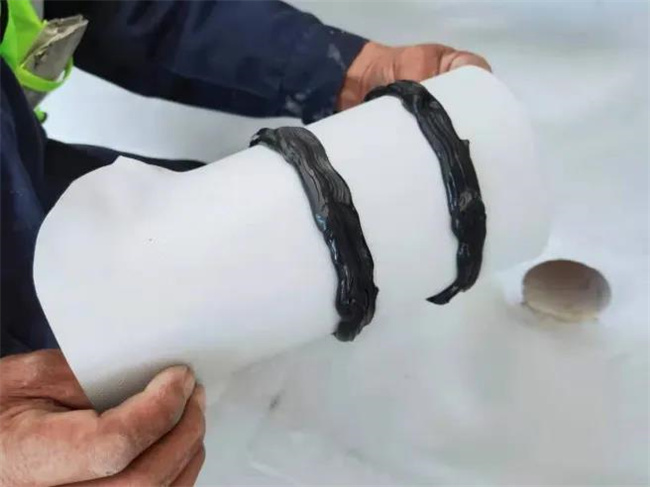

圖12粘貼水落口圓筒卷材

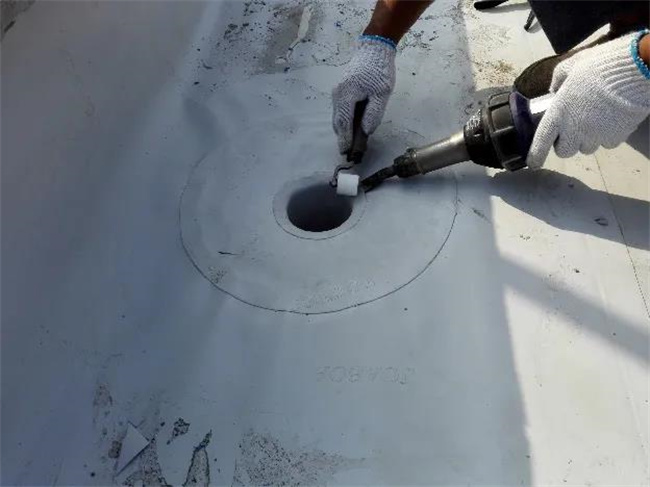

圖13水落口卷材焊接密封

06

（6）混凝土保護層澆筑時，水落口周圍500mm范圍內坡度不應小于5%。

橫式水落口節點施工處理

橫式水落口周圍女兒墻的處理方式與上述女兒墻節點的處理方式一致，水落口管口的處理方式如下所述。

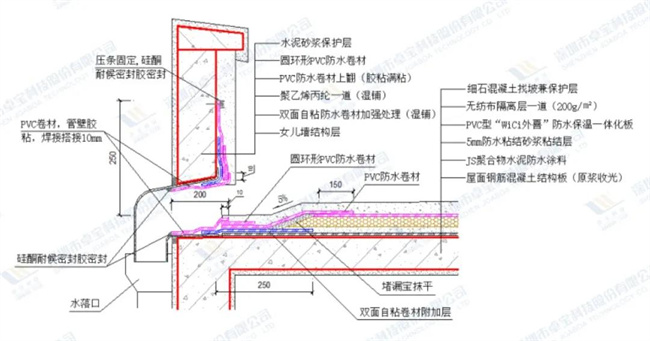

圖14橫式水落口節點構造

01

水落口管道周邊與基層間開寬、深各30mm的V型凹槽，并采用堵漏寶等密封材料封堵。

02

女兒墻部位粘貼自粘卷材附加層時，在橫式水落口處將自粘卷材伸入管口內，作為水落口的附加層。

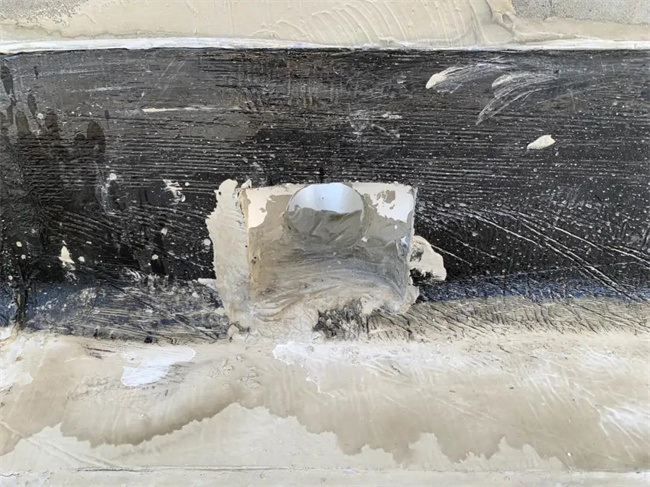

圖15橫式水落口節點附加層

03

橫式水落口部位板材施工時，將板材切出一個正方形，尺寸應比水落口直徑寬250mm，端口用堵漏寶抹成圓角。

04

水落口密封采用PVC卷材，將卷材焊成圓筒，伸入水落口內200mm，圓筒表面涂硅酮耐候密封膠與水落口內壁粘結，水落口平面處補一塊圓環卷材對搭接部位加強。PVC卷材圓筒表面一端用焊接方式與板材表面卷材/墻面PVC卷材焊接成一體，以免雨水倒灌。

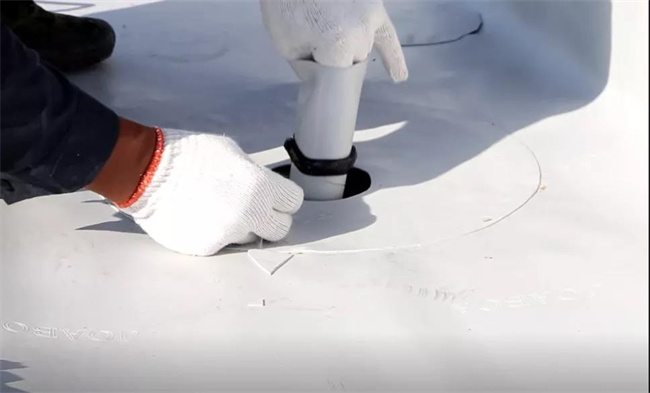

圖16水落口密封卷材

圖17橫式水落口節點卷材焊接密封

05

混凝土保護層澆筑時，水落口周圍500mm范圍內坡度不應小于5%。

四、

變形縫節點施工處理

建筑物為了避免因?yàn)闇囟茸兓�產生伸縮變形，或者基礎不均勻沉降而變形開裂，有些情況下會設置變形縫（包括伸縮縫、沉降縫、防震縫）。變形縫本身縫寬較大，有幾公分寬，甚至更寬，所以縫的密封難度相對較大，而且變形縫部位后期變形很大，卷材防水層很容易被拉裂，因此采取合理的密封方式也至關重要。變形縫根據構造不同分為等高變形縫和高低跨變形縫，具體處理方式如下所示。

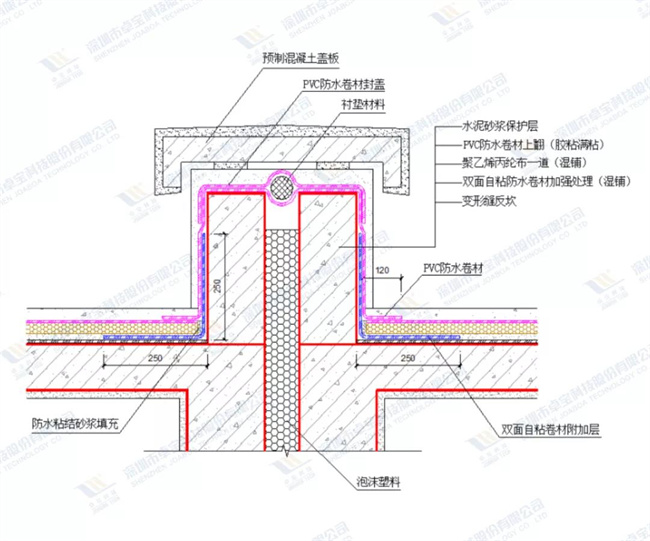

圖18等高變形縫節點構造

01

變形縫陰角區域清理干凈，然后采用雙面自粘防水卷材做附加層。卷材附加層采用水泥漿與基層粘結，立面、平面寬度各250mm，卷材搭接寬度為80mm，陰角處不得出現空鼓。

02

將附加卷材表面隔離膜撕除，在立面濕鋪粘貼一層200g聚乙烯丙綸防水卷材作為隔離層，避免附加的自粘卷材與上翻的PVC卷材接觸發生反應。

03

大面基層上噴涂一遍聚合物水泥防水涂料，然后采用5mm厚防水粘結砂漿粘貼板材，板材與變形縫墻體之間的縫隙用防水粘結砂漿填充。

04

變形縫內預填不燃保溫材料，板材鋪貼完后采用滿粘法將PVC卷材滿粘至泛水墻上，并將變形縫覆蓋（覆蓋的卷材卷曲一部分伸入縫內，預留卷材變形余量），下端用焊接方式將PVC卷材與板材表面卷材焊接成一體。

圖19變形縫卷材覆蓋

05

變形縫內上部放置襯墊材料，再在其上另外鋪貼一層PVC卷材覆蓋，收口處采用焊接的方式與之前粘貼的PVC卷材焊接。

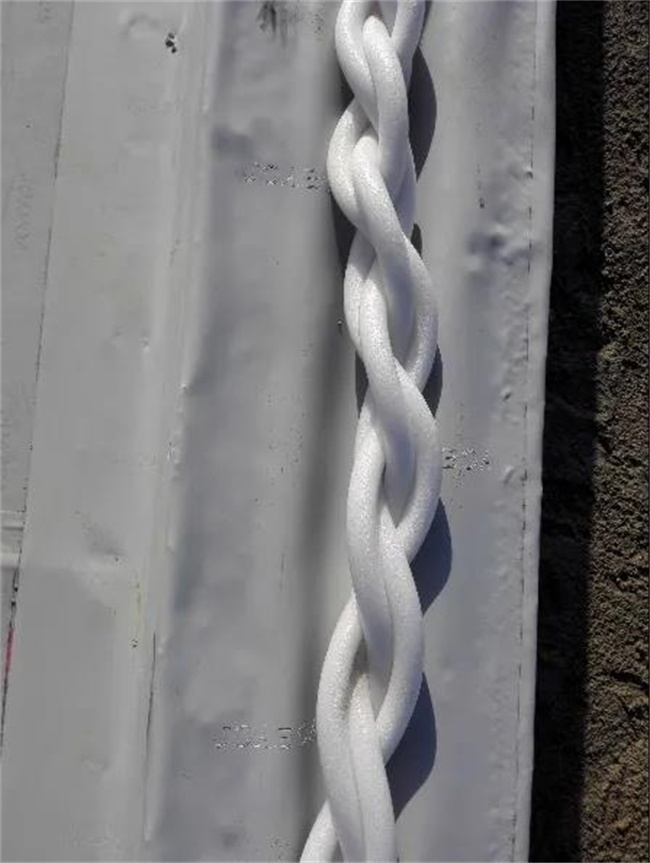

圖20變形縫放置襯墊材料

圖21變形縫覆蓋卷材焊接密封

06

等高變形縫頂部加扣混凝土或金屬蓋板。

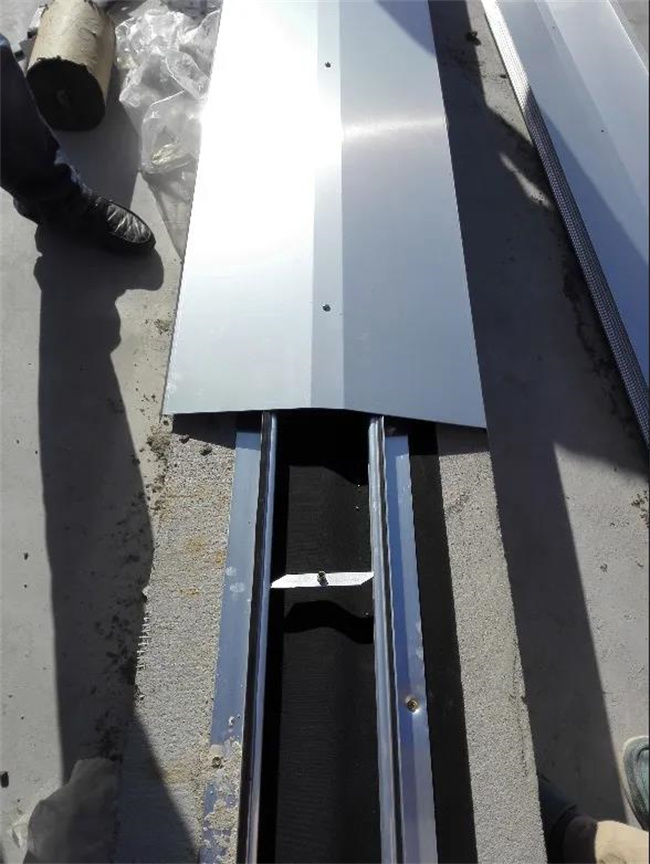

圖22變形縫頂部加扣金屬蓋板

07

高低跨變形縫宜在變形縫上部立墻上加設不銹鋼金屬披水，如圖22。

圖23高低跨變形縫節點構造

五、

設備基礎/柱節點施工處理

屋面設備基礎、柱以及混凝土煙道等節點的附加層施工和卷材收口處理方式與女兒墻節點類似，卷材收口在節點的側壁。設備基礎應為現澆混凝土結構，對于高設備基礎，上翻卷材收口高度不小于屋面完成面250mm；

對于矮設備基礎，卷材收口在基礎側壁頂部。

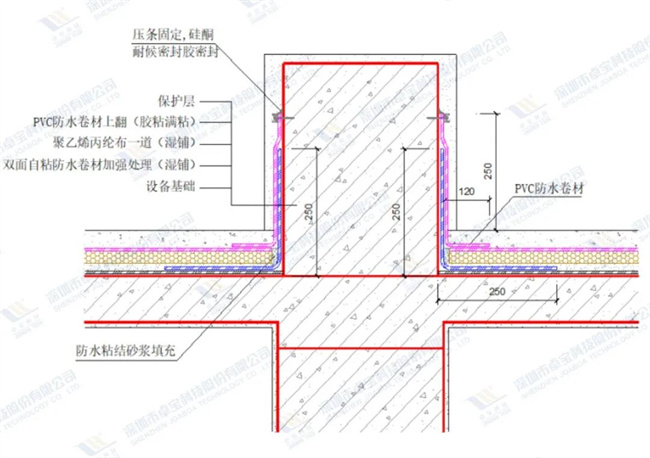

圖24設備基礎/柱節點構造

設備基礎的卷材密封一般不覆蓋基礎頂部，因?yàn)槿绻�采用全包的方式進行密封，后期在設備基礎上安裝設備時很容易破壞原有防水層，造成滲漏隱患，且此時防水施工單位已經退場，很難對破損點進行修補。

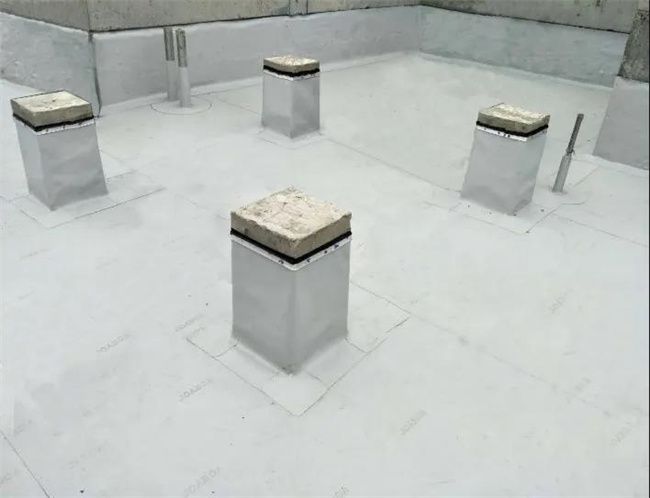

圖25設備基礎節點施工圖

屋面的節點部位不僅是防水容易出現問題的地方，也是屋面結構容易出現缺陷的地方，在該部位防水層出現破損，水就會直接從防水層破損點進入經過結構缺陷向室內滲漏，所以節點的施工處理至關重要。

卓寶“wici外喜”防水保溫一體化系統作為一款創新解決方案，既一站式解決了防水保溫兩大難題，也更大的簡化了構造層次，減少了施工過程中的交叉作業，對節省工期和項目綜合成本均有優勢。推出市場8年，其應用品質已廣經項目驗證，希望上述的屋面節點做法可以給業界做屋面防水時提供一些啟發與參考。
